注塑模中两板模开模运动

357477021

注塑模中两板模开模运动步骤:

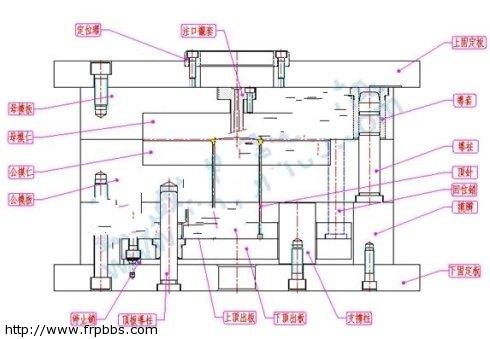

注塑模具中两板模开模动作解析
两板模的开合模注塑过程：
1.  当模具装夹到注塑机后，前模模侧固定在注塑机固定板上，是不可动的；后模模侧可以随注塑机运动
2.  后模模侧在注塑机的拉力下与前模模侧分开，分开到设定距离时停止不动；
3.  在注塑机顶杆的推动下，顶针板带动顶出机构（顶针，司筒，斜顶等）开始顶出运动，将成品顶出（自动落下或由机械手取出）；
4.  在注塑机的推动下，后模模侧向母模运动，若顶针板没有被预先拉回，回位销最先与前模模板接触，在反作用力下，顶针板在回位销的带动下回位；
5.  公模侧继续向母模运动，公母模完全合紧后，注塑上的喷嘴与模具上的注口衬套密合，开始下一模注塑。

这样就完成塑胶模具的整个运动周期！
