发白求助

肖涤生 · 发表于 2017-7-29 19:50:30

发白情况如下；大家帮忙看看什么原因导致；谢谢大家了；

rlb · 发表于 2017-7-31 15:03:31

谢谢肖工

rlb · 发表于 2017-8-1 08:46:45

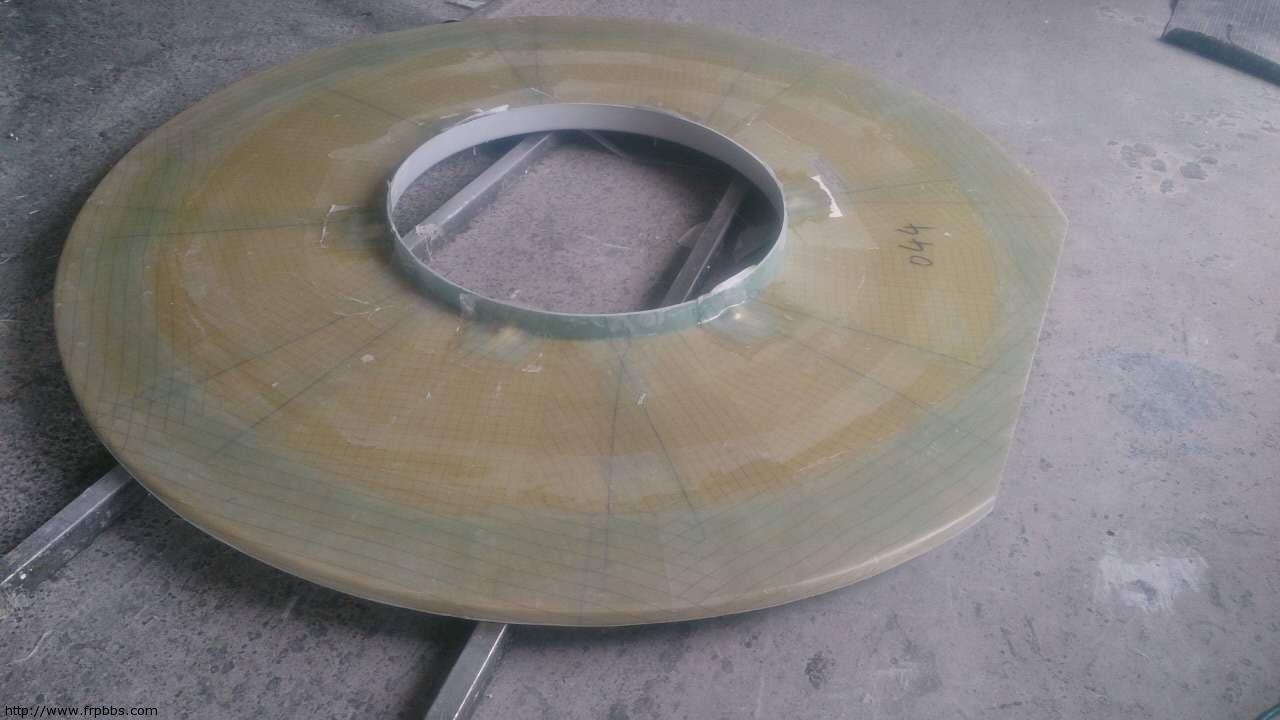

我补充说明一下：t第三张是边缘发白修理过的，效果也不是理想。所有背面注胶螺旋管处虽然发白，但产品模具面都很好，无任何缺陷，试验了好几模，就是找不到原因。恳请大侠们指点迷津，万分感谢。

rlb · 发表于 2017-8-5 08:05:23

各路大侠是没遇到过这种现象还是-------？盼望早点回复。

rlb · 发表于 2017-8-12 15:04:28

东来种树 · 发表于 2017-8-14 10:46:31

可以关注几个问题：1、是否关闭进胶口太早；2、是否是固化时间长、温度低；3、是否是固化太快温度太高；4、是否有泄压或漏气情况；

rlb · 发表于 2017-8-15 10:14:08

感谢版主关注，注胶口关闭不早，产品全部注到位后一个半小时才关闭。固化时间十四小时，温度控制45℃，最高反应温度60℃左右。没有出现泄压漏气现象。现在我把注胶螺旋管布置到距产品120mm处，并在产品边缘隔离膜上加了一层短切毡，效果应该说好多了，但还没有完全消除。
有一个明显现象就是春天制作时就好的多，但也不是一点没有，当时室温11℃左右。

rlb · 发表于 2017-8-20 15:44:58

j急切盼望大侠指点迷津。

rlb · 发表于 2017-8-23 08:16:10

盼盼盼

东来种树 · 发表于 2017-8-23 11:19:11

再试试4个地方：1、缩短凝胶时间，控制在2-3小时内；2、把玻璃纤维进行除湿处理；3、抽气口距离玻璃纤维10CM左右，而且只用螺旋管和脱模布抽气；4、实在不行再试试在玻璃纤维边做一个VIP膜抽气口抽气。

[求助] 发白求助
