求“金属导轨与碳纤维”结合的方案或生产厂家

tosun · 发表于 2011-9-27 11:04:49

要求如图（点击放大）

tosun · 发表于 2011-9-27 14:33:16

补充图片（点击放大）

lufei686 · 发表于 2011-9-27 16:50:58

你的图片挂了

tosun · 发表于 2011-9-28 08:28:52

补充图片

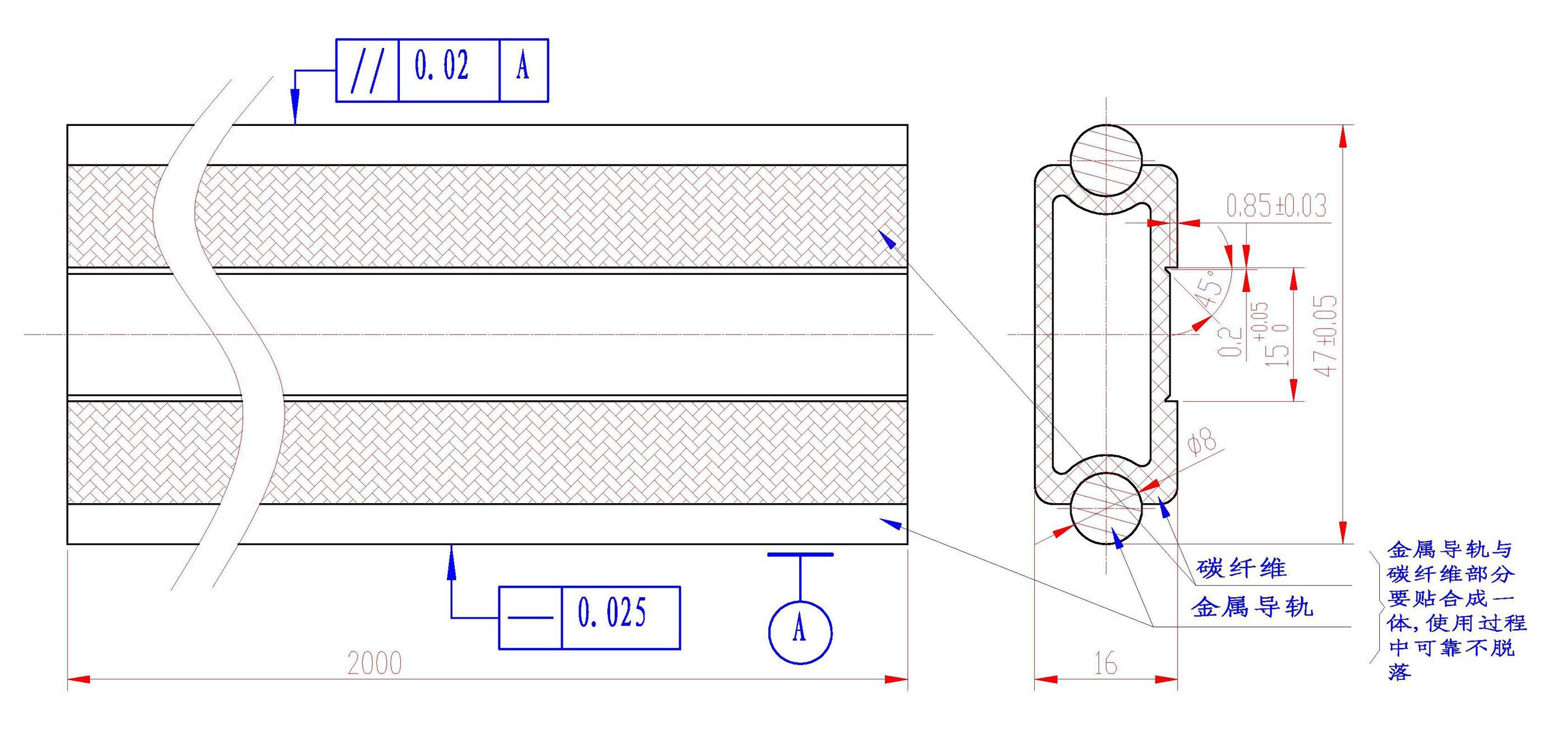

零件图纸（点击图片放大）

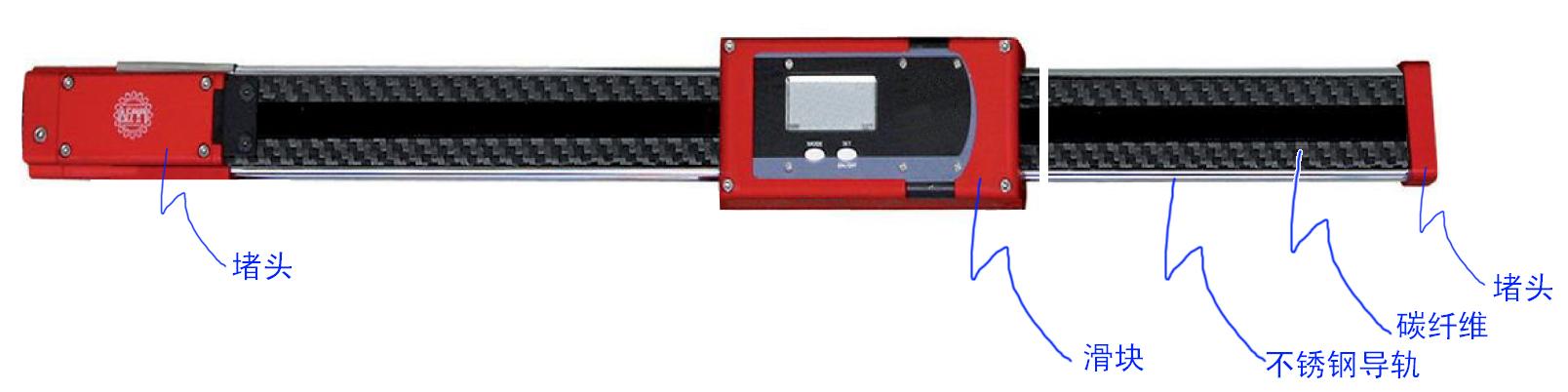

产品图片（点击图片放大）

tosun · 发表于 2011-9-29 14:09:17

自己顶一下

lufei686 · 发表于 2011-10-8 10:49:44

帮楼主顶一下

composites · 发表于 2011-11-8 16:30:43

导轨做成卡槽，碳纤维做成卡扣，碳纤维卡槽涂上结构胶，导轨沿长度方向插入碳纤维卡槽

lufei686 · 发表于 2011-11-9 17:19:21

帮你顶一下

爱贝斯碳纤维 · 发表于 2011-11-10 10:44:06

金属和碳纤维结合很常见，没什么大问题呀

structeam · 发表于 2011-11-18 10:26:24

这个工艺要求很高的，尤其是在导轨这种要求精度较高的东西里。多数是要受力的。
建议用预浸料一次成型。或者改变你现在的设计。
