220KV复合材料门型杆塔顺利通过各项力学性能测试

qqqyucheng · 发表于 2012-9-20 09:51:59

9月17日，北京玻钢院复合材料有限公司电力复合材料事业部依托辽宁长凤线168#塔改造项目自主研发设计的220KV复合材料门型输电杆塔在中国电科院顺利通过各项力学性能测试。
本次杆塔真型试验采用传统的验证性试验，通过对真型塔进行设计工况下的静态加载试验，在各种荷载组合工况下，全复合材料节点连接构造合理可靠，同时进行了200%的载荷超载试验，顺利通过各种工况实验考核，该复合材料门型输电杆塔的刚度、强度、稳定性完全满足工程设计要求，确定实际运行安全可靠。
该220KV复合材料门型杆塔运输方便，组装快捷，10月份将有两座220KV复合材料门型杆塔在辽宁长凤线路上挂线试运行。

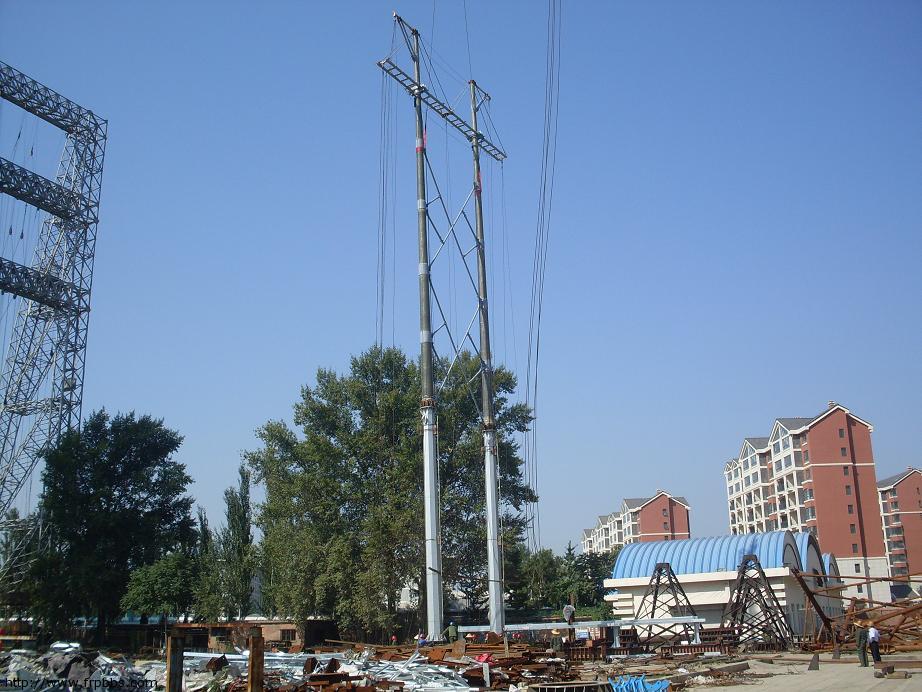

220KV复合材料门型杆塔

火热1939 · 发表于 2012-9-20 19:54:11

不错啊嘿嘿

复材0301303 · 发表于 2012-9-20 20:46:15

恭喜老同学啊！！

进展很快嘛

中国2008 · 发表于 2012-9-24 08:56:28

希望大家多多关注

akin5178 · 发表于 2012-9-25 10:09:24

祝贺祝贺！！

新角色 · 发表于 2012-9-25 16:00:05

这玩意要是被雷击，

，会有啥后果

促进剂 · 发表于 2012-9-25 16:17:01

说真的，这个东西还真有很多优势！

beijing261 · 发表于 2012-9-26 12:48:44

谢谢各位同行，做复合材料杆塔市场前景虽然非常好，但是目前还是市场推广阶段，需要聚合大家的力量，进行科学严谨的设计，将复合材料杆塔的优势表现出来，大力进行市场拓展。
我们这个杆塔设计主要有两个创新点：1）复合材料与复合材料之间所有的节点连接采用复合材料，没有金属材料，节点成型效率高，是真正意义上的全复合材料塔。2）优化结构设计，大大降低了塔身重量。比如：两根主杆长度达22.5m，但是每根重量不到1吨！
电力复合材料事业部各位同事将和各位同行一起，致力电力复合材料推广应用，促进电力工业绿色和谐发展。

qqqyucheng · 发表于 2012-9-26 14:15:06

哟！是哪个？

qqqyucheng · 发表于 2012-9-26 14:25:10

这个门型塔设计有避雷设施的哦
