玻纤杆拉挤问题

844154976 · 发表于 2014-10-24 17:13:24

各位专家：
麻烦大家看一下，这个是什么原因，玻纤体积含量30%，直径6mm光圆杆，玻纤用的山东泰山，TEX为1200，牵引速度从10~30cm/min都试过，表面总是有问题，严重的时候拉出来的直接缺失一块，较好的时候，尺寸稳定，但是表面不光洁，有爆皮。。。。。停机可以带出来但是马上表面又粗糙无光泽。

844154976 · 发表于 2014-10-24 17:22:29

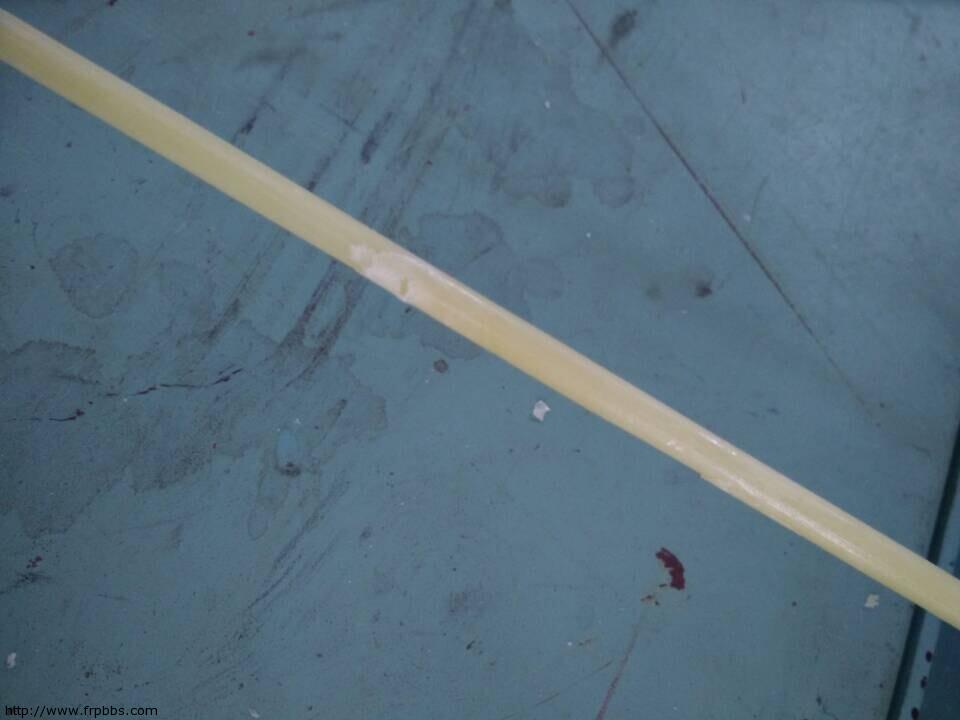

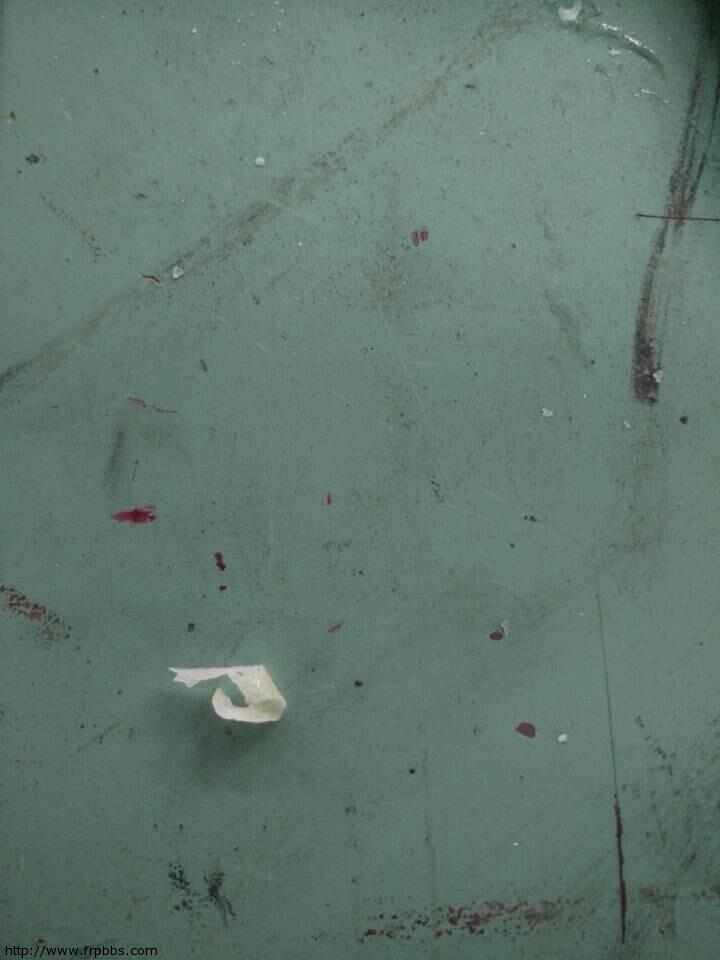

问题见图片。谢谢各位。

笑看江湖 · 发表于 2014-10-24 17:30:20

你纱量不够

844154976 · 发表于 2014-10-24 17:38:03

是的但是我们现在就想拉低纤维含量的，有特殊用途，有没有解决办法

笑看江湖 · 发表于 2014-10-24 21:08:41

能搞定

笑看江湖 · 发表于 2014-10-24 21:09:59

304662763Q

bamstone · 发表于 2014-10-25 17:11:21

传统的拉挤工艺是不可能实现这么低的纤维含量的，如果要实现，必须采用一些特殊的方法。

844154976 · 发表于 2014-10-27 08:16:13

bamstone:传统的拉挤工艺是不可能实现这么低的纤维含量的，如果要实现，必须采用一些特殊的方法。 (2014-10-25 05:11 PM)

刘工，请问拉挤工艺一般纤维体积含量在什么范围呢？您说的特殊办法是指什么方法？

bamstone · 发表于 2014-10-27 10:24:03

正常的拉挤，纤维重量含量70%左右（体积含量50%左右），不同树脂体系，不同的含量。

不知道，你为什么要求纤维含量这么低？

冷不防99 · 发表于 2014-10-27 13:57:03

拉挤表面掉粉主要原因还是缺纱，但是也与树脂体系有关，不知您那边是用环氧还是不饱和；我这边有专门的拉挤用环氧体系树脂，已经成功运用到抽油杆碳纤维扁材棒材，异形材等，有成熟的拉挤工艺流程与拉挤速度，如果有疑问可以交流 15021530691 陈

[求助] 玻纤杆拉挤问题

回 bamstone 的帖子

浏览过的版块
