钢质气瓶缠绕成型表面出现胶粒 求分析

zxl120112

各位前辈：

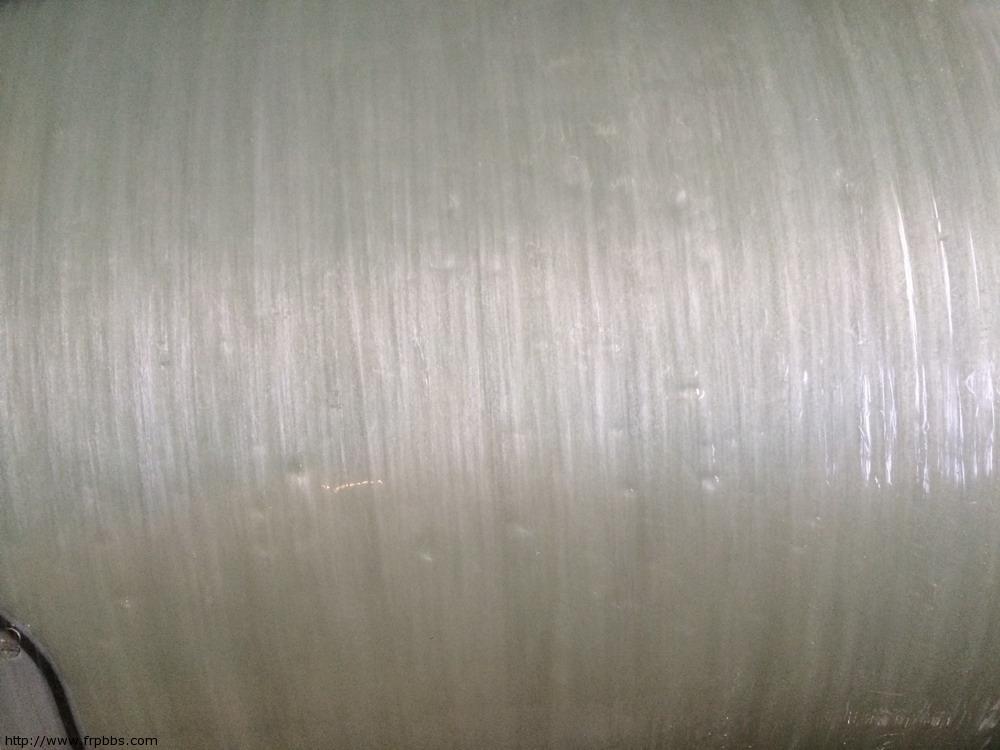

最近遇到一个问题 做钢质内胆环向缠绕气瓶时 成型后的表面有胶粒状东西 发现在缠绕过程中就会出现 北方冬天生产 求解

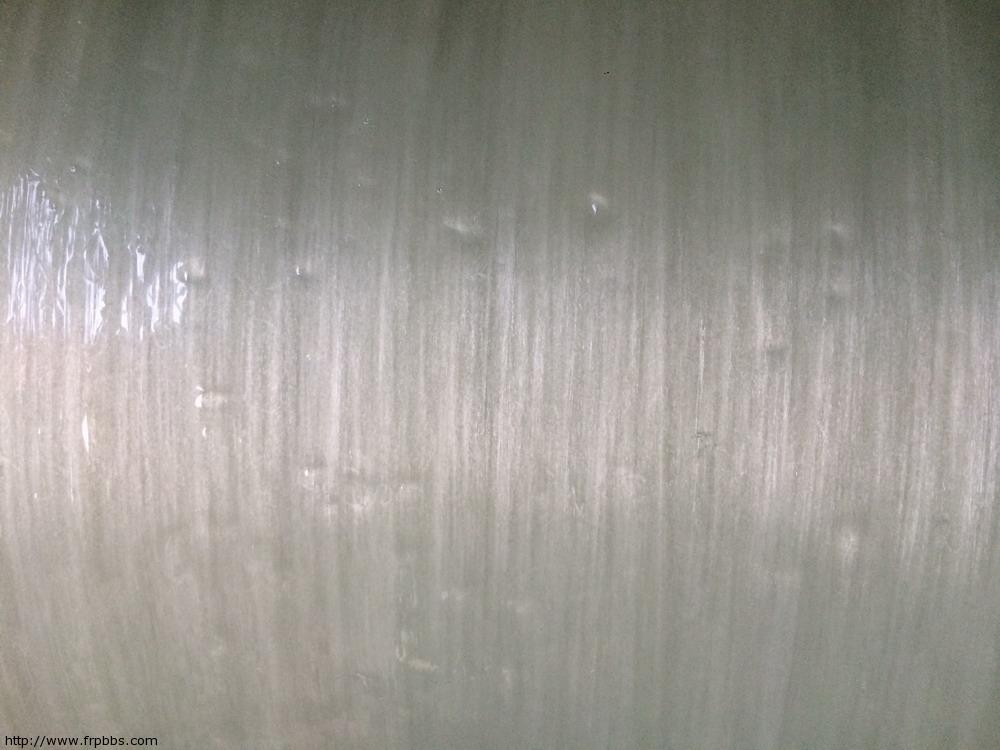

胶状颗粒

der331

正常现象，沙起毛导致的

zxl120112

der331:正常现象，沙起毛导致的
 (2014-11-24 12:17 PM)

请指教如何避免 谢谢！

der331

完全避免很难，工艺上可以控制在可接受范围内。

冷不防99

原因分析一：纤维浸胶后，通过摩擦到机械的局部位置，带起的毛头，送进固化炉前就引起的；
原因分析二：冬季北方的温度较低，即使供暖也会出现树脂混合粘度变大引起；自己调制的配方，树脂混合粘度本来就会比较大，玻纤穿过胶槽局部的高粘度会带到瓶子表面，在固化炉内旋转固化时，树脂粘度较大，不能充分润湿在纤维表层，造成局部的颗粒点；如有疑问请随时交流 15021530691 陈  惠柏新材料科技（上海）有限公司

zxl120112

冷不防99:原因分析一：纤维浸胶后，通过摩擦到机械的局部位置，带起的毛头，送进固化炉前就引起的；
原因分析二：冬季北方的温度较低，即使供暖也会出现树脂混合粘度变大引起；自己调制的配方，树脂混合粘度本来就会比较大，玻纤穿过胶槽局部的高粘度会带到瓶子表面，在固化炉内旋转固化时 .. (2014-11-25 08:49 AM)

首先表示感谢

需要说明的是 缠绕配的树脂是在50℃环境下保温的 在玻纤浸胶过程中不会是浸胶不完全的原因 缠绕生产线室温在30-40℃ 只是在钢瓶缠绕处由于接触车间 温度在10-20℃ 在缠绕过程中粘度会增加

从实际情况看不像毛刺引起的

望大虾们指教！

gogogo

怪了  我们缠绕的东西冬天也是很光滑的，，，不会出现你这种情况呀

冷不防99

zxl120112:首先表示感谢

需要说明的是 缠绕配的树脂是在50℃环境下保温的 在玻纤浸胶过程中不会是浸胶不完全的原因 缠绕生产线室温在30-40℃ 只是在钢瓶缠绕处由于接触车间 温度在10-20℃ 在缠绕过程中粘度会增加

....... (2014-11-25 04:25 PM)

你这个瓶子的表面疙瘩现象可否是冬季夏季都会产生？冬季酸酐体系也是弱势时期，另请问树脂胶槽多大，一般多久加一次胶水，并且几KG加一次？，具体问题如果探讨的话可以通过QQ及时交流 903188591 陈

zxl120112

各位大侠：

这是一个客户反映的问题 大概一晚上做50kg胶液100个瓶子，经观察缠绕2圈就会出现颗粒状东西 经最后刮胶不能去除 随机性出现 夏天基本没有这个现象 是否是速度张力问题

der331

zxl120112:各位大侠：

这是一个客户反映的问题 大概一晚上做50kg胶液100个瓶子，经观察缠绕2圈就会出现颗粒状东西 经最后刮胶不能去除 随机性出现 夏天基本没有这个现象 是否是速度张力问题

 (2014-11-26 09:33 AM)

适当降低点张力，注意刮胶方式。
