复合材料内部密度分析、尺寸测量、缺陷分析和产品复制

gybarston

运用我处世界领先的断层三维扫描设备，您可以对您的
各种复合材料、硅酸盐(陶瓷)、金属基材料(铝等)、建筑材料混凝土、各种合金材料、汽车零部件、压铸模以及如电池、电容、涡轮叶片、手机、电路板等进行无损非接触的检测。
从而获得物件内部

1.内部结构任意角度三维观察
2.任意方向截面的二维观察
3.材料密度分析和对比
2.三维缺陷信息
3.内部三维尺寸测量
4.逆向工程导出 STL供有限元分析/快速成型/制作CAD图纸大批量复制。
5.壁厚分析。


零件尺寸在直径210mm，高度330的空间圆柱内进行检测范围内。非常适合一般复合材料/陶瓷/铝的检测,金属铁有一定限制。
系统精度为0.04毫米。即5丝精度。
xy轴分辨率根据客户需求 有多种格式 0.05毫米 0.1毫米 0.2毫米 0.4毫米等
z轴分辨率根据客户需求 有0.05毫米 0.1毫米 0.2毫米 0.4毫米可供选择。
联系方式
电子邮件 gybarston@yahoo.com.cn 或者 gybarston@hotmail.com
联系电话 138-1887-6186 高先生

可提供:

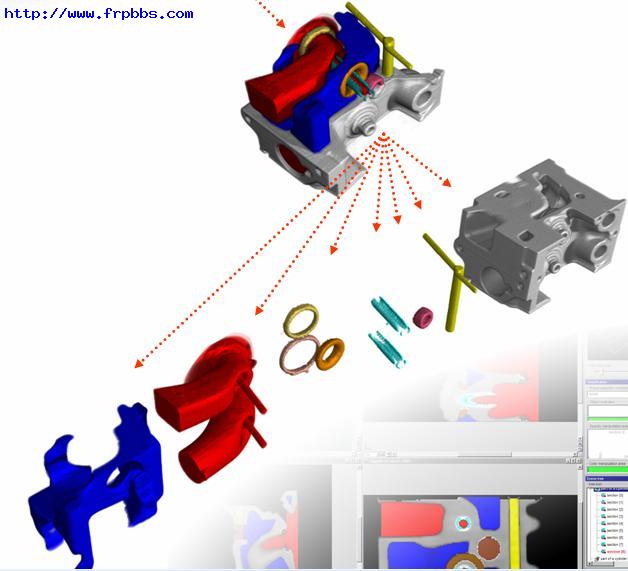

对零件/材料内部的各个子部件进行分解，抽取为多个的三维子模型。
在分解以及抽取的基础上，可以进行各个子模型三维属性的细致分析。
1.包括子模型占总模型的百分比。
2.各种子模型的密度值(灰度值)数据统计，包括密度平均值、偏差等。
3.各种子模型的体积值、表面积值等数据统计。
4.对各个子模型进行染色，利于更好区分、动画制作以及进一步的研究。

可提供:

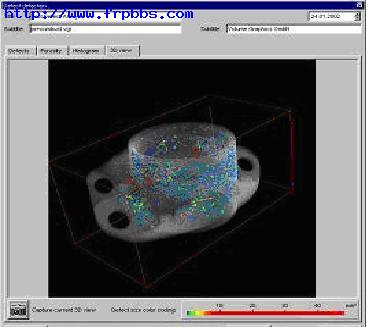

探测零件/材料内部的三维气孔瑕疵信息
精确提供每个气孔以及瑕疵
1.所在X,Y,Z三坐标值
2.表面积值以及在XY,YZ,XZ三个面上的投影表面积值、投影图
3.三维体积大小数值
4.立体彩色误差图
同时根据客户定义的气孔体积公差范围对所有的气孔进行着色分类，
1.例如0.1mm3-0.2mm3范围内气孔集合用红色表示，0.2mm3-0.3mm3范围内气孔集合用蓝色表示，0.3mm3-0.4mm3范围内气孔集合用黄色表示。
2.对各个范围区间的气孔集合进行数据统计分析，如空隙率、百分比等数值。

可提供:
CAD设计图与当前检测零件/材料的三维直观比较-即真实值和理论值比较
注:需要原CAD设计文件支持
根据客户定义的尺寸公差范围对所有尺寸进行比对，获得偏差值。
例如0.5mm-1.0mm偏差范围地方用红色表示，0mm-0.5mm范围内所有地方用
绿色表示，-0.5mm-0mm范围内所有地方用蓝色表示。

可提供:
当前第一检测零件/材料与当前第二检测零件/材料的三维直观比较
根据客户定义的尺寸公差范围对所有尺寸进行比对，获得三维偏差值。
例如0.5mm-1.0mm偏差范围地方用红色表示，0mm-0.5mm范围内所有地方用
绿色表示，-0.5mm-0mm范围内所有地方用蓝色表示。

可提供:
提供零件/材料内部的三维全几何尺寸测量
对象:点/线/平面/多段线/圆/槽/圆柱/圆锥/圆球/多边形/向量
数值:三维长度/XYZ三坐标位置/轴向量位置/面法线向量方向/圆心、球心三坐标位置/半径/直径/轴长/到XYZ三轴各角度/边长等。
多几何尺寸间的比较测量:
对象:圆柱对圆柱/平面对平面/圆柱对圆锥/圆球对圆/点对线等等
数值:两圆柱中心点间距离/两平面夹角/两平行平面距离/两圆锥轴向量夹角/两圆锥轴间最短距离、中点距离等。

可提供:
形状公差GD&T测量:
平面度/圆柱度/线轮廓度/面轮廓度
位置公差GD&T测量---需要客户原CAD图纸文件的支持
平行度/垂直度/倾斜度/位置度/同轴度/圆跳动度/全跳动度
观察各几何形状间是否垂直/平行/成固定角度/同轴/跳动等
