求助帖：各位高手帮帮忙看看，谢谢!

泷晟 · 发表于 2007-4-19 15:02:19

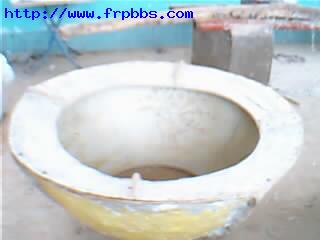

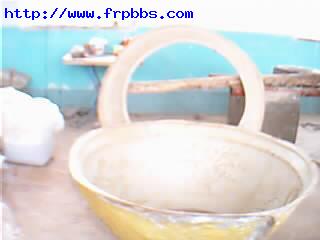

各位好：我刚进入玻璃钢行业。运气不错接到个单，但模具完工后加工出来的产品全是废品。我厂里没有技术员。只好求助各位帮帮忙看看问题出在哪儿?我在这儿向前辈们致谢了!

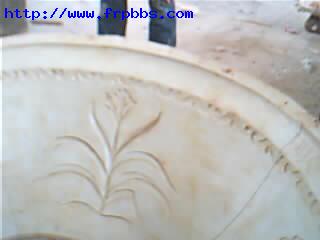

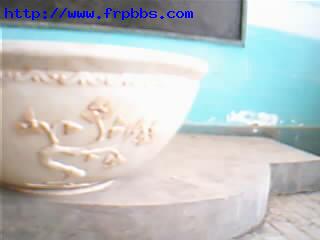

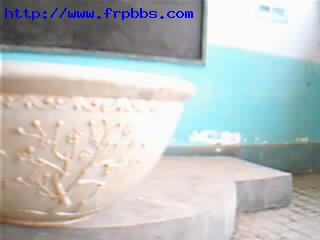

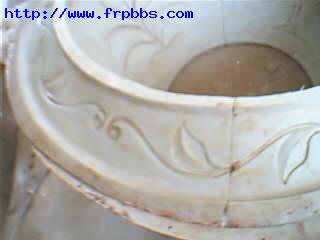

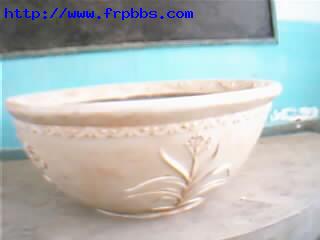

产品名：花坛。直径1.2米。高： 70公分。

泷晟 · 发表于 2007-4-19 15:09:10

各位老大：请懂行的教教我吧。谢谢!

泷晟 · 发表于 2007-4-19 15:39:12

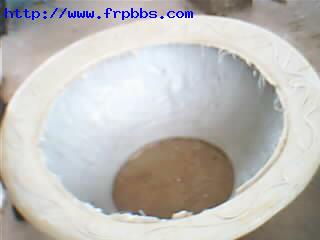

我使用的材料如下：160公斤191树脂、8公斤促进剂、8公斤固定剂、滑石粉250公斤、配比有问题吗?生产出十个废品。

huangdf · 发表于 2007-4-19 20:58:08

给我电话！

huangdf · 发表于 2007-4-19 21:54:49

你那配比有严重的问题！

泷晟 · 发表于 2007-4-19 22:44:56

好的，我明天打电话向您请教!谢谢你的热心解答!祝你好运一生!

清洁剂 · 发表于 2007-4-20 11:51:38

：160公斤191树脂、8公斤促进剂、8公斤固定剂、滑石粉250公斤、配比有问题吗?生产出十个废品。

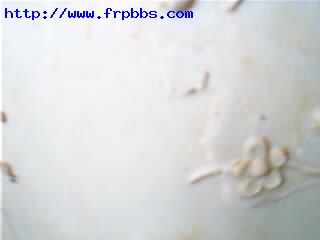

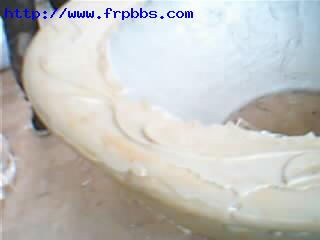

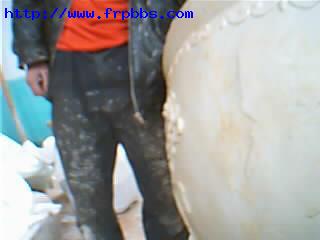

固化时间太快了,产生了很多气泡,收缩太大,所以变形

固化体系不对哦,现在的气温比例按 :树脂的1%-2%就行了,

谢先生13908234795 QQ245747814 邮箱:rui8999@hotmail.com

本公司主要生产玻璃纤维毡和销售各种不饱和聚酯树脂以及各种辅助材料的

泷晟 · 发表于 2007-4-20 18:35:34

谢谢清洁剂老师的指导!我在请教：以现在的气温，按树脂的1%-2%来进行配比，那它的固化时间为多长呢?望再指教一下!谢谢为感!

xmdare · 发表于 2007-4-20 22:58:38

老孙，老兄说的没错吧，你只要好好调整，多注意细节，如温湿度，固化系统等，应该没什么大问题

泷晟 · 发表于 2007-4-21 07:12:46

xmdare

谢谢你真诚地指教!今晚我等你聊聊好吗?

求助帖：各位高手帮帮忙看看，谢谢!

浏览过的版块
