急急急！本周就要提供方案！在线等！！！

文件夹 · 发表于 2011-12-15 14:12:42

型材截面形状必须为圆环吗？如果不是把型材外部设计成梅花状或者设计成一半壁厚一半壁薄，使用时保证壁厚的一半在上承受挤压，薄的一面承受拉伸

djcobe · 发表于 2011-12-15 14:30:41

引用第10楼文件夹于2011-12-15 02:12 PM发表的 :
型材截面形状必须为圆环吗？如果不是把型材外部设计成梅花状或者设计成一半壁厚一半壁薄，使用时保证壁厚的一半在上承受挤压，薄的一面承受拉伸

是的，我更新了图片，谢谢大家！

djcobe · 发表于 2011-12-15 14:32:30

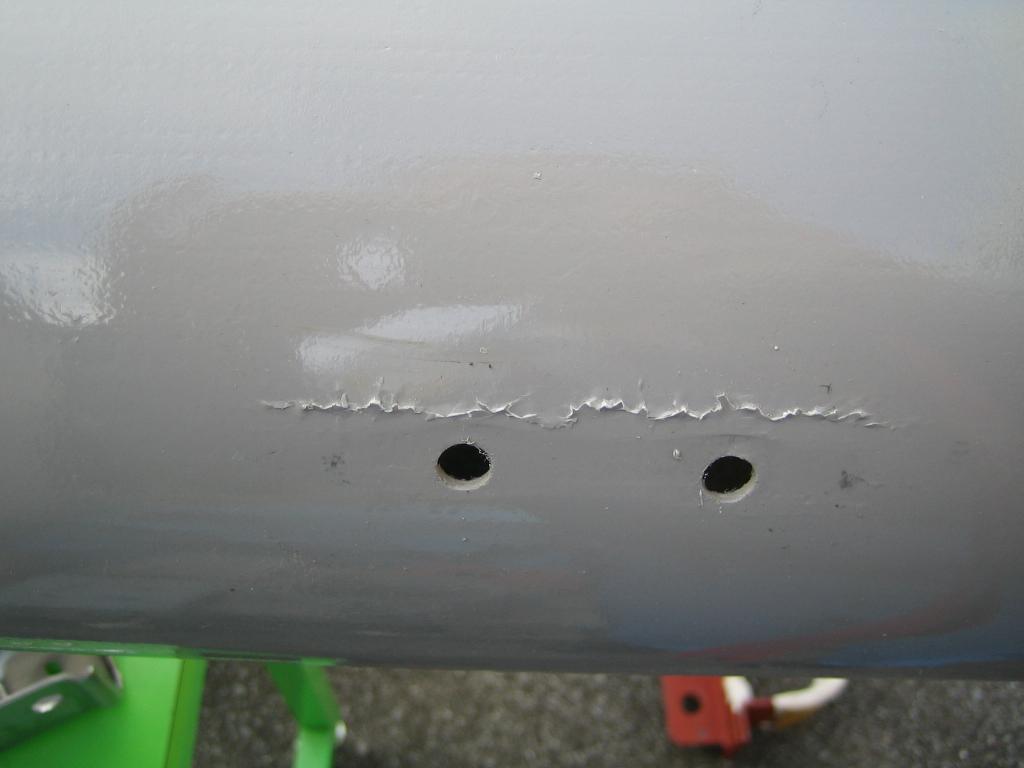

请看图片，这块是受力点！！！

djcobe · 发表于 2011-12-15 14:36:15

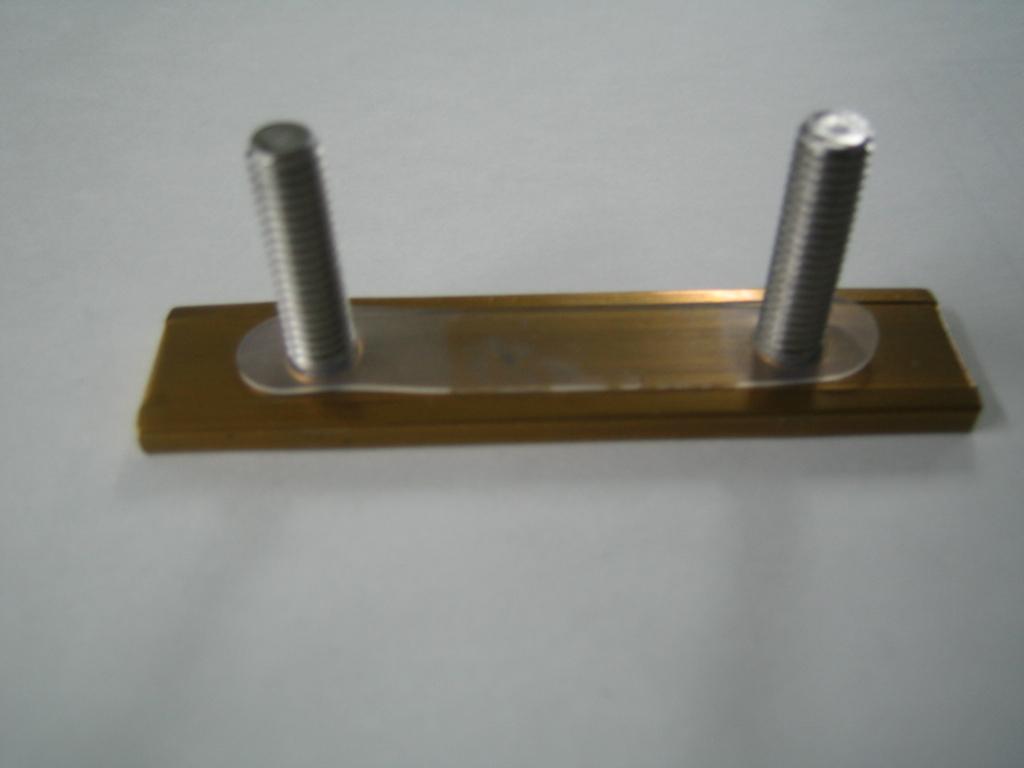

下面一块座金是放管子内侧，外面有螺帽扣住，吊重物 [s:6]

放牛山娃子 · 发表于 2011-12-15 16:38:39

表面做过处理没有？是不是喷过漆？

djcobe · 发表于 2011-12-15 16:50:04

是的，喷涂处理！

文件夹 · 发表于 2011-12-16 08:53:24

这样啊，把所谓的座金设计的大一些，让其与内壁接触面大些，尤其是环向面，那样应力集中不就减少许多

放牛山娃子 · 发表于 2011-12-16 09:19:27

把情况发我邮箱吧，huangshan1970@qq.com

爱贝斯碳纤维 · 发表于 2011-12-16 10:25:24

壁厚就2.5正负0.5，想把物性大幅度提升，仅仅增加毡的厚度可能还达不到理想的效果。拉绕工艺工艺效果能更明显，当然大的改变是很费时间和精力的，如果只是局部受力，也可以考虑一些其他的加强方式，内衬或外包，仅供参考。

djcobe · 发表于 2011-12-16 15:18:30

座金尝试过使用大的了，还是不行，受力和原来差不多的 [s:6]
