聚氨酯拉挤强度--杠杠的

cpicliu · 发表于 2013-7-15 16:01:47

是否是Bayer的双组份PU呢，这个我看到过Bayer的样品

loveosier · 发表于 2013-7-16 15:56:55

请问是哪个公司 !

doudou · 发表于 2013-7-16 17:14:54

bamstone:100%的纱，那就不是复合材料了，呵呵。

因为我们只提供树脂，产品是客户做的，具体的纱含量不清楚，应该在70-80%之间，纵向拉伸强度750MPa左右。
 (2013-07-12 01:19 PM)

您说的树脂是不饱和还是聚氨酯？聚氨酯拉挤是好东西，不过市场价格偏高，还没推广开

bamstone · 发表于 2013-7-16 18:53:40

doudou:您说的树脂是不饱和还是聚氨酯？聚氨酯拉挤是好东西，不过市场价格偏高，还没推广开 (2013-07-16 05:14 PM)

聚氨酯改性树脂

zl1970 · 发表于 2013-7-17 09:48:14

你说的纯纱拉挤觉得有点吹牛成分，是那家的？我来试试？我们的纵向剪切达到1300MPa.横向剪切15MPa已经很不错了！

留下你的联系方式，我倒想看看你的纯纱怎么做，拉挤模具是如何穿进去的！！！！！

bamstone · 发表于 2013-7-18 09:35:00

我们的层间剪切也只有20.8MPa，横向拉伸强度39.1MPa。
联系方式在我的签名里就有。

zl1970 · 发表于 2013-7-19 15:05:59

上一张图片我看看？

bamstone · 发表于 2013-7-20 20:46:49

[free]

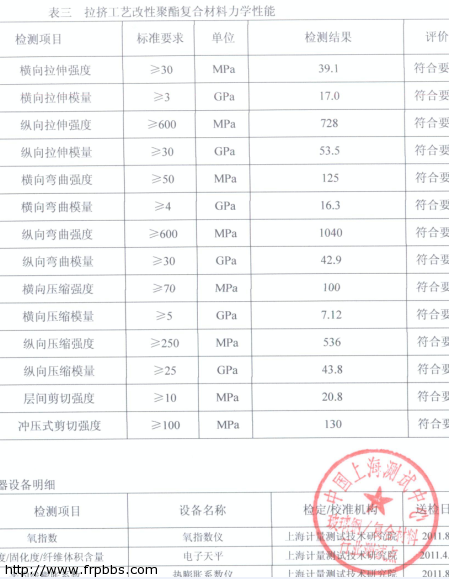

第三方检测报告截图

放牛山娃子 · 发表于 2013-7-22 11:48:52

牛人骑大牛，真牛。

我们的横向拉伸只做到30.4MPa（带毡）

液为铭 · 发表于 2013-7-24 15:49:11

聚氨酯拉挤的贴要顶，zl1970的贴更要顶，为什么顶？zl1970知道了！

[技术分享] 聚氨酯拉挤强度--杠杠的
