求教脱模后大梁下气泡问题

纯黑色的眸子 · 发表于 2010-9-5 12:26:50

注胶通常用1个桶作为注胶桶，其他胶液通过倒入方式续入注胶桶。
在倒桶过程，树脂会混入很多气泡，随注胶管进入产品。而且倒桶次数越多，进入注胶管的空气越多。

纯黑色的眸子 · 发表于 2010-9-5 12:43:45

下面2个图。

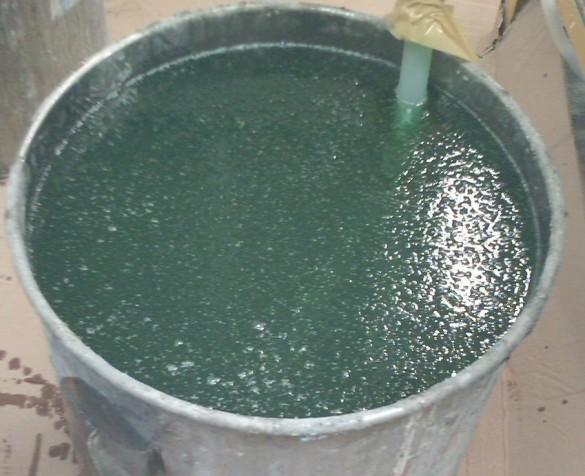

1图：倒胶后，树脂产生了很多气泡，短时间不能排掉，很多空气通过注胶管进入产品。

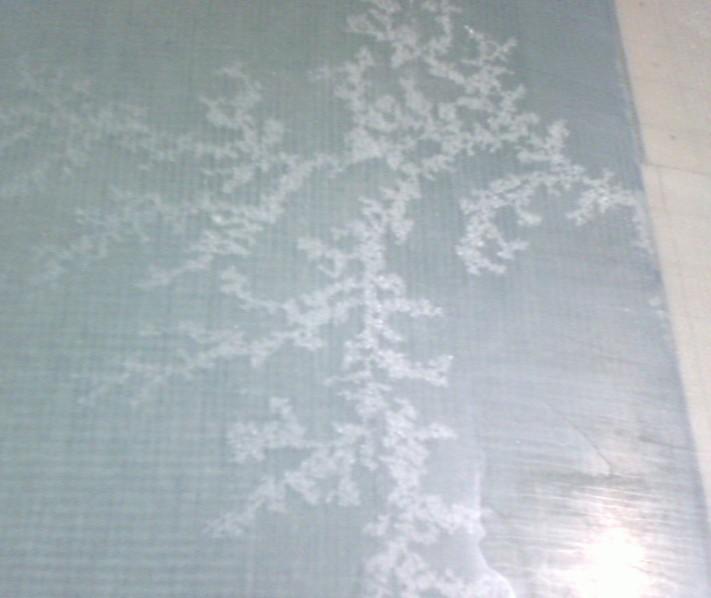

2图：产品脱模后的照片。

在续胶倒桶时，控制的得当，进入的空气就少，产品很少有雪花状气泡。反之，极多。

这个问题需要优化注胶工艺，希望大家提出些改进措施，以供参考。

ktking · 发表于 2010-9-5 16:00:07

根据个人经验
注胶过程中桶里的气泡比楼上图片的还多
但是产品没有任何雪花状的缺陷
如何解释？

yy77131 · 发表于 2010-9-6 10:18:47

这个只需要管理一下脱泡体系即可解决 [s:1]

yy77131 · 发表于 2010-9-6 10:19:56

引用第34楼纯黑色的眸子于2010-09-05 12:43 PM发表的 :
下面2个图。
1图：倒胶后，树脂产生了很多气泡，短时间不能排掉，很多空气通过注胶管进入产品。
2图：产品脱模后的照片。

在续胶倒桶时，控制的得当，进入的空气就少，产品很少有雪花状气泡。反之，极多。
.......

传说中的SW树脂？这个树脂气泡很言重的，赶快脱泡，否则你会后悔的

宝丽门 · 发表于 2010-9-9 17:14:50

有漏气点. 去慢慢找吧

纤维专家 · 发表于 2010-9-10 18:08:43

PVC下面的气泡在成型后期固化前会贴实模具所以会出现这种花状的连续气泡

随风逝去 · 发表于 2010-9-13 12:55:49

有没有可能是PVC泡沫表面微孔里的气泡。PVC泡沫虽然是闭孔的，但表面切割后会留下很多半孔，这些孔里的空气好像很难抽尽。有没有高手可以解决这个问题。

南国游艇 · 发表于 2010-9-14 17:09:45

模具轻微漏气了，密封问题。

honeysong · 发表于 2010-9-15 11:28:10

1真空度 2树脂脱泡
