請教溫度對樹脂收縮的問題

jesson · 发表于 2009-11-4 11:27:14

我司用不飽和樹脂生產一款1.7m長的浴盆，在30度左右，浴盆放置在台面上是水平的，但是當溫度將到20度的時候，樹脂收縮發生翹曲變形，兩端翹起厲害。因為此產品使用時溫度有可能在10度之下，甚至更低的溫度，請教各位有沒有什麼好的辦法解決此問題，有沒有比較好的樹脂推薦?
先謝謝諸位!!!!

jesson · 发表于 2009-11-9 10:23:13

當前的樹脂與石粉(caco3)的比例為1:1,沐浴盆在溫度30度左右的時候不凹陷，水平，但是將溫度降到20的時候沐浴盆邊部凹陷下去，大概有5-10mm,每個都不一樣。
所以請大家再幫小弟分析下，有沒有好的辦法解決。採用低收縮樹脂能否改善？有沒有低收縮樹脂推薦？
我的電話：02084868991,QQ:644633310,可以的話請聯系您的聯系方式。
再次謝謝大家的幫助！！！

夜猫 · 发表于 2009-11-9 19:38:08

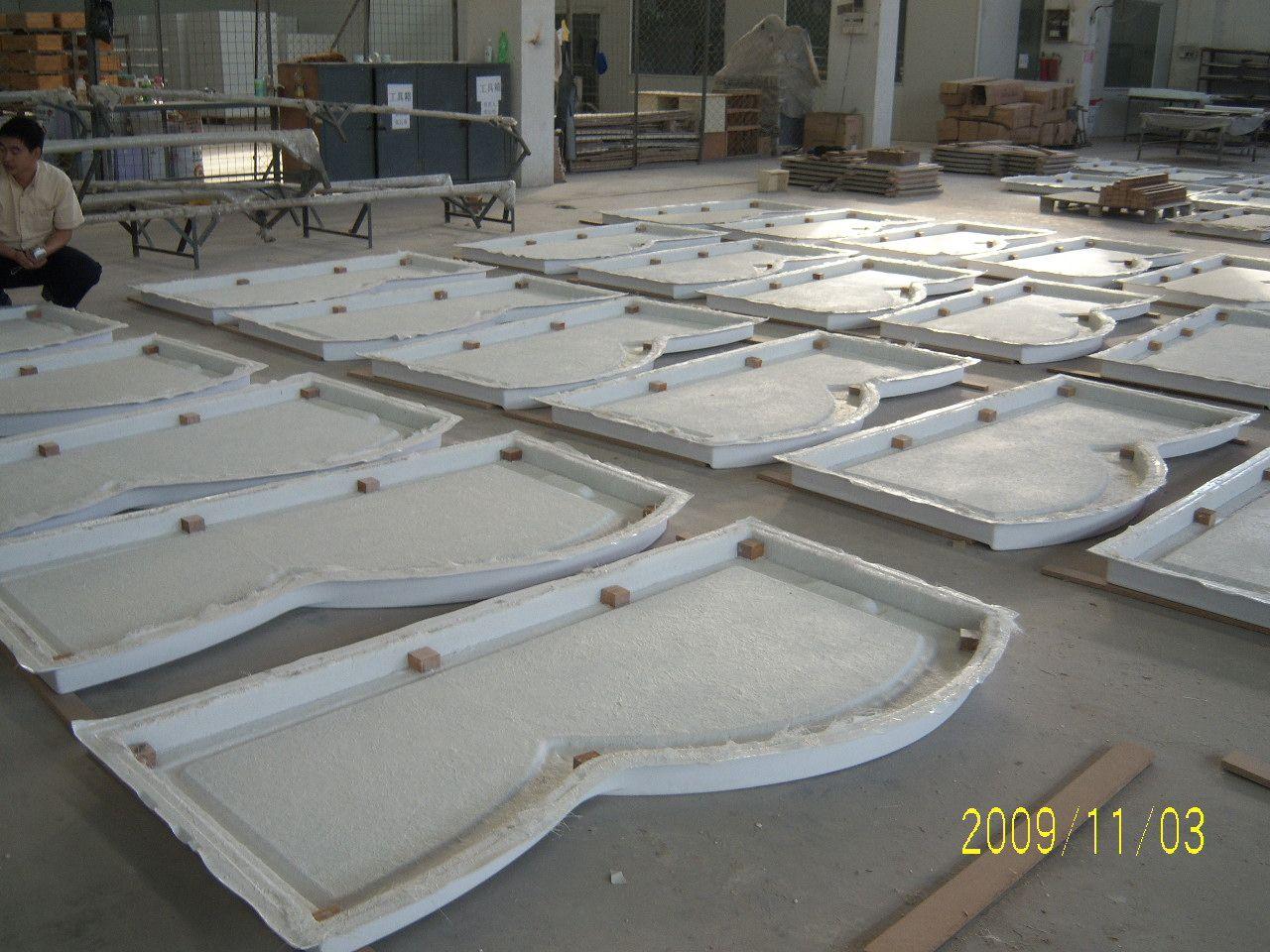

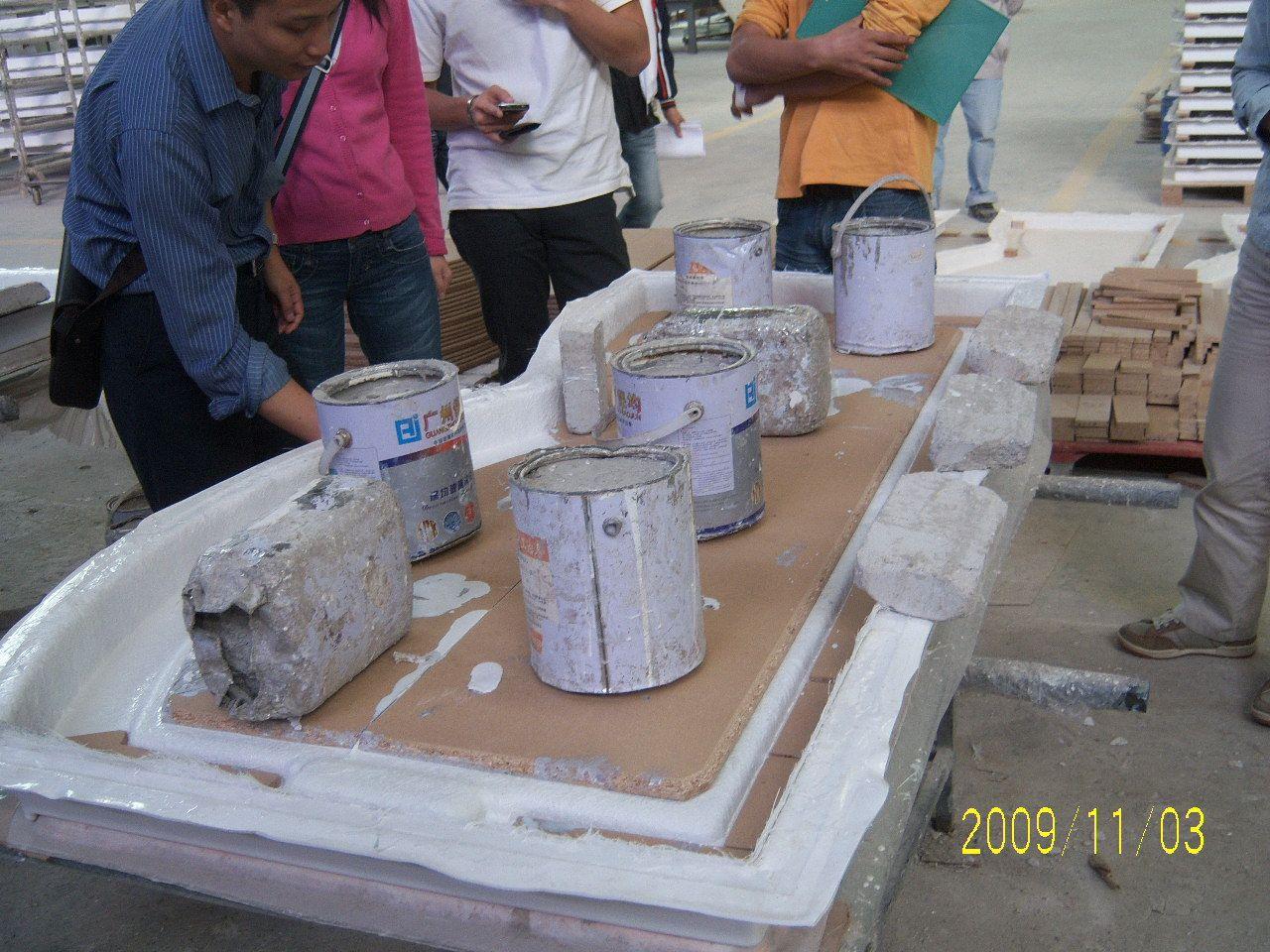

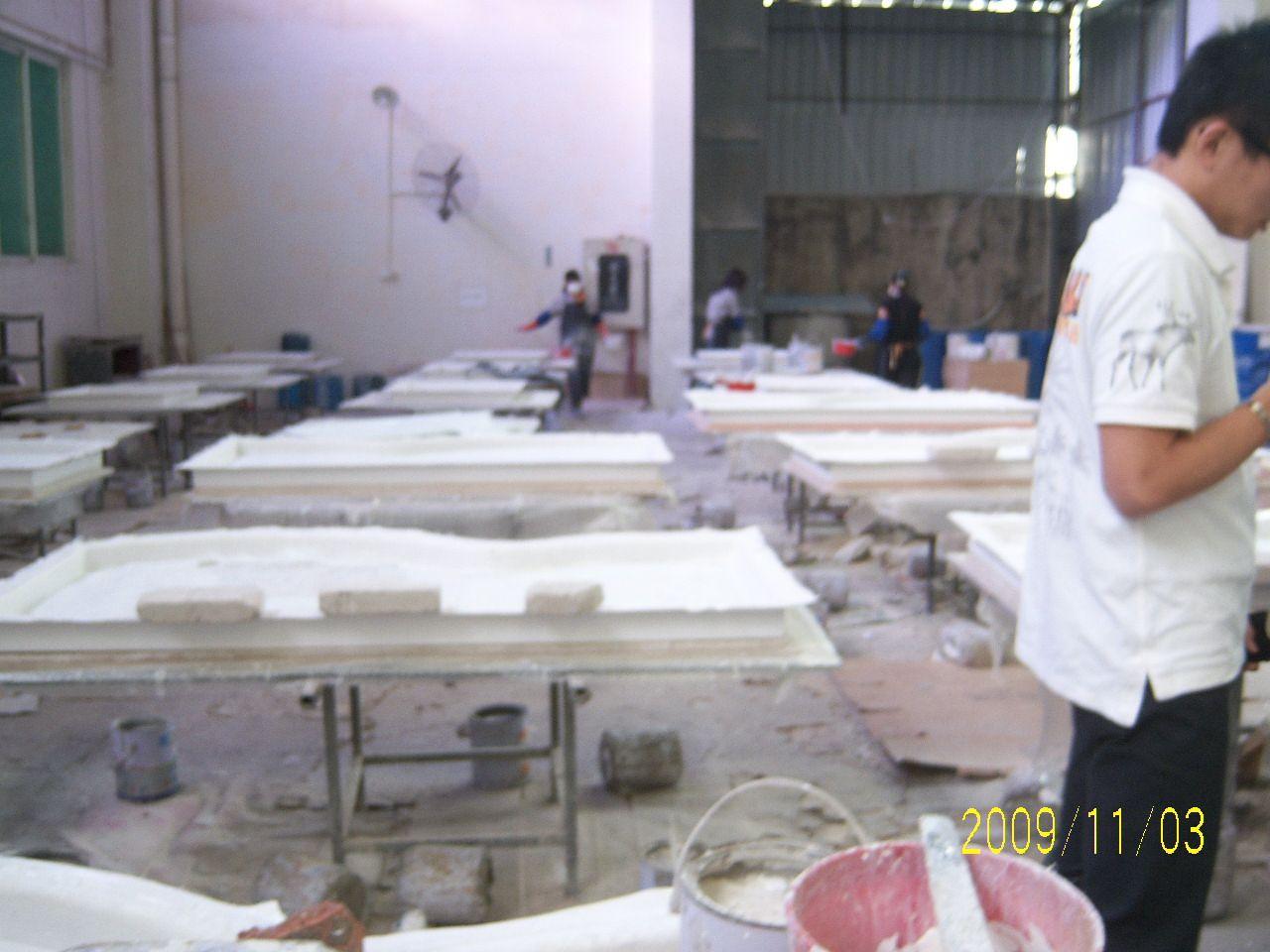

图上的树脂是那的啊/看不清。

促进剂 · 发表于 2009-11-9 20:21:20

看你的配比好象树脂含量过高。

jesson · 发表于 2009-11-9 21:34:01

树脂是江门银鹰的
石粉的比例是严格按照树脂厂商的建议放的

促进剂 · 发表于 2009-11-9 21:39:03

引用第5楼jesson于2009-11-09 09:34 PM发表的 :
树脂是江门银鹰的
石粉的比例是严格按照树脂厂商的建议放的

进一步提高石粉比例试一下，解决问题后回来反馈信息。

jesson · 发表于 2009-11-11 20:49:04

非常感谢各位的帮助，更新下这两天的测试：
1.ABS亚克力材料的收缩：
60度左右测量浴盆长度为1678
35度左右测量为1675
25度左右测量为1673
21度左右测量为1673
总体表面的材料收缩率在0.2%

部分浴盆在加热到60左右的时候发生凸变形，降到30度左右发生凹变形。加热时间在20分钟。
今晚将测试朋友朋友们提出的消除内应力的方案，加热60度，保温2个小时。

采用新品牌树脂的测试还在进行中。

夜猫 · 发表于 2009-11-12 18:34:18

等待你的好消息。

随风逝去 · 发表于 2009-11-18 10:55:52

顶一下

請教溫度對樹脂收縮的問題

浏览过的版块
