请大家看看这个是怎么做的？

lmjs · 发表于 2010-10-20 20:55:29

收到客户发来的样品，看了半天感觉不是卷管做的（我是做卷管的）。
这个管子有3个尺寸：内径19.5，外径22.5 ；内径23.05-外径26；内径26.55-外径30.5 长度都是1000mm。
公差要求：内径正负0.05mm,外径正负0.1mm。
3根管子组成一套，端头有塑料件连接。
问题如下：
1：我猜想是拉挤同时外表缠绕玻璃丝，想请各位老师看看怎么做的？
2：如果是拉挤同时外表缠绕玻璃丝，造价大概多少？（按照10万套产量计算）
3：什么设备能够做这个产品，投资大概多少？（设备，模具，原材料，人工）

如果有做这个产品的，可以委托加工。

我的联系方式：bxsr@tom.com QQ:735967661

谢谢！

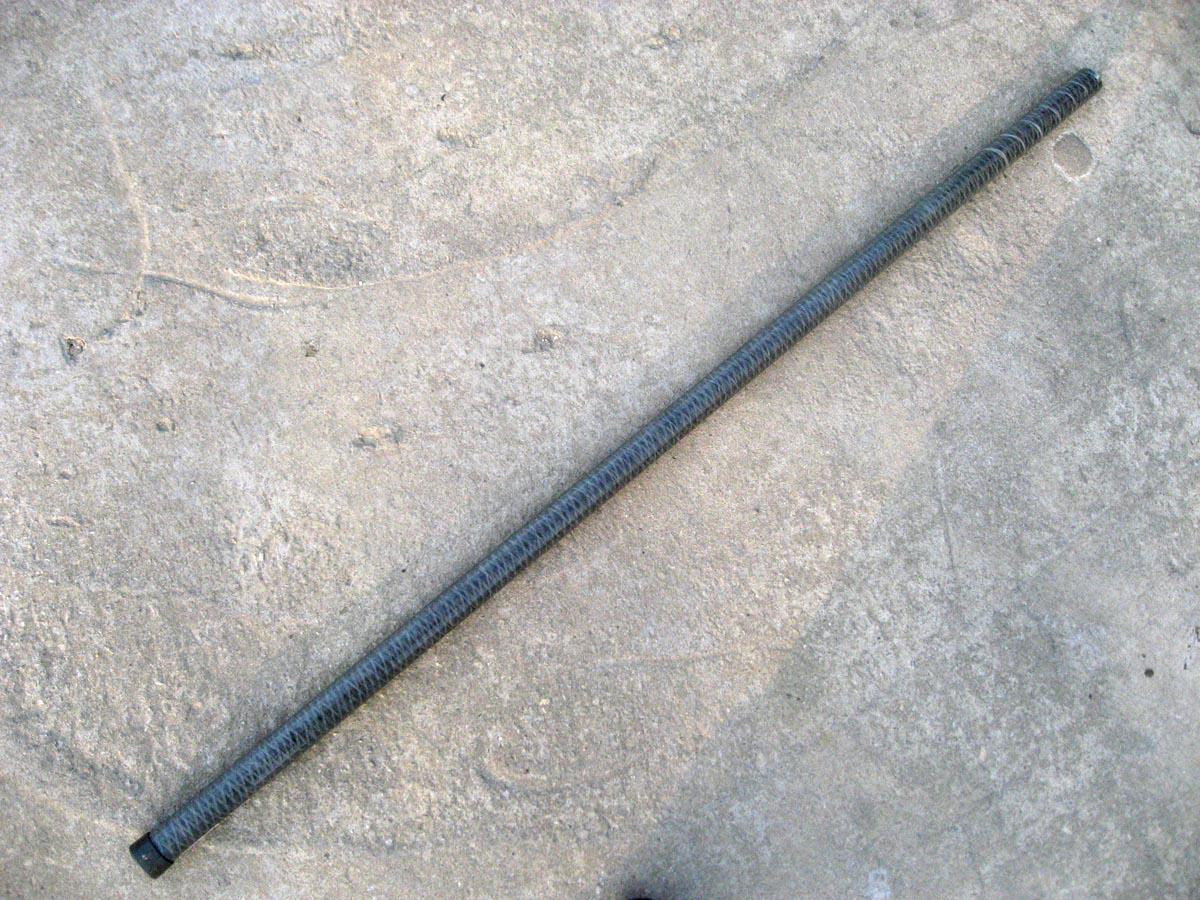

整体外观：

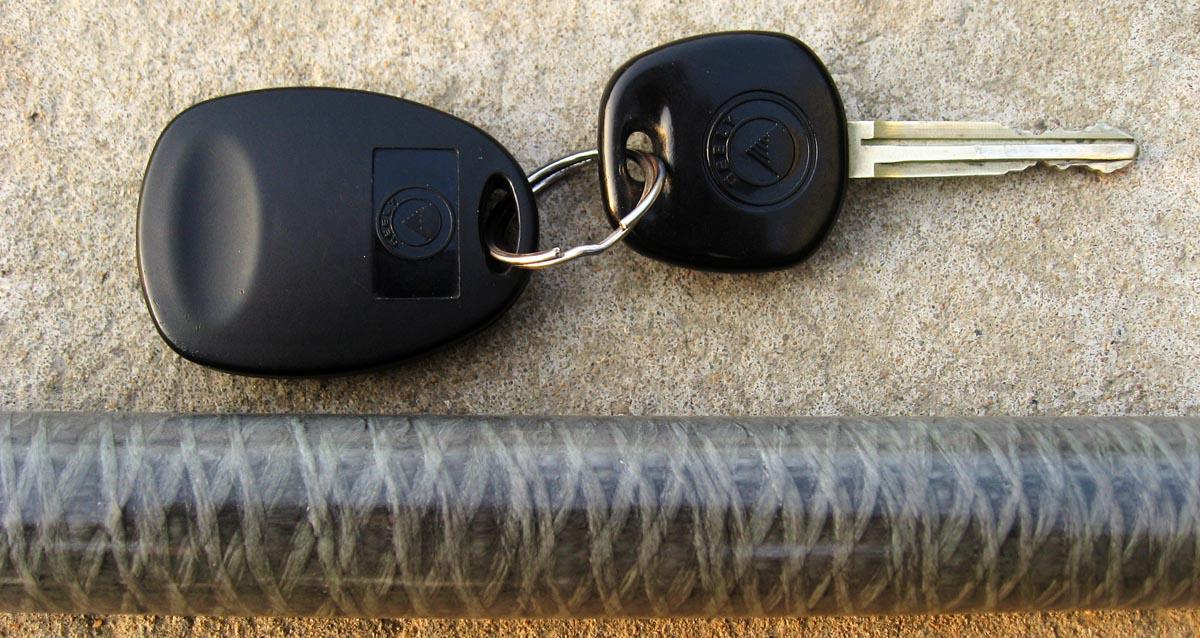

表面缠绕效果：

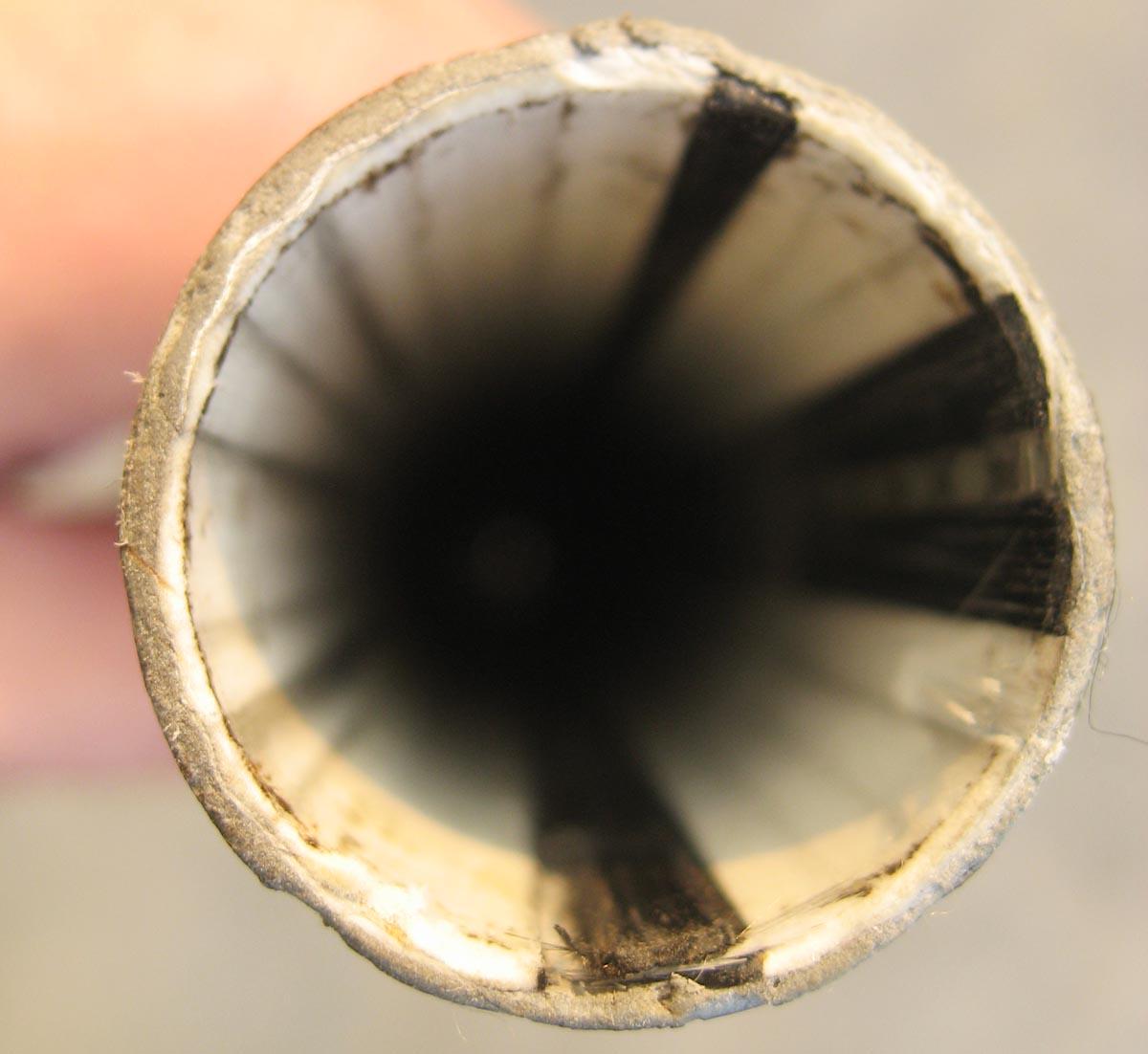

内壁特写：

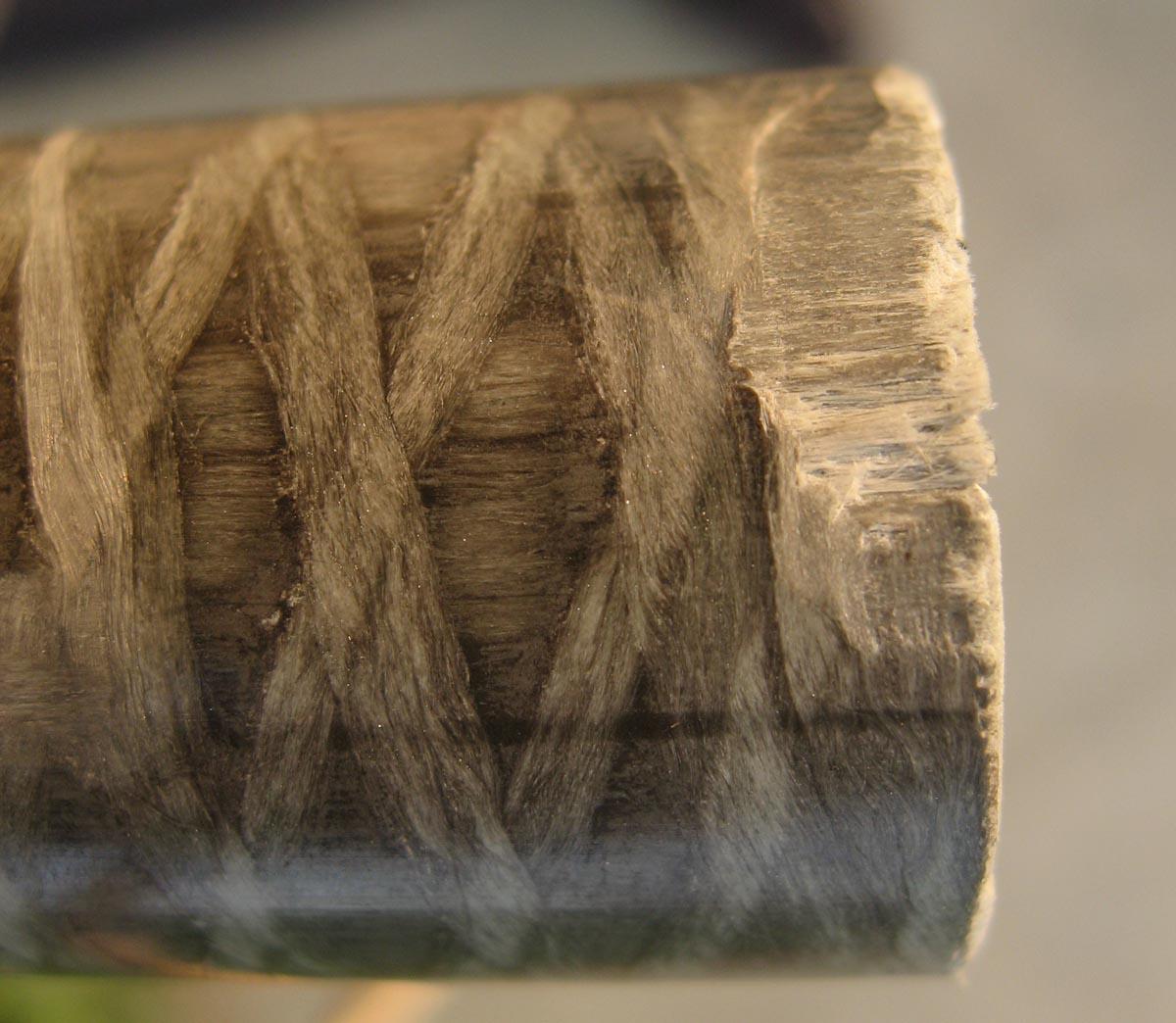

端头特写：

放牛山娃子 · 发表于 2010-10-21 08:31:37

引用楼主lmjs于2010-10-20 02:55 AM发表的请大家看看这个是怎么做的？ :
收到客户发来的样品，看了半天感觉不是卷管做的（我是做卷管的）。
这个管子有3个尺寸：内径19.5，外径22.5 ；内径23.05-外径26；内径26.55-外径30.5 长度都是1000mm。
公差要求：内径正负0.05mm,外径正负0.1mm。
3根管子组成一套，端头有塑料件连接。
问题如下：
.......

其他方面的要求是什么？我的邮箱是huangshan1970@qq.com,可以邮件联系。

lmjs · 发表于 2010-10-21 09:09:57

引用第1楼放牛山娃子于2010-10-21 08:31 AM发表的 :

其他方面的要求是什么？我的邮箱是huangshan1970@qq.com,可以邮件联系。

其它方面的要求主要有：

1：外表方面因为表面缠有交叉玻璃丝，所以希望纹路不要太乱；表面比较平整，没有缺胶，大的气泡等。

2：直度方面，不要有明显目测弯曲即可。

3：强度方面，横向能承受50公斤即可。

谢谢楼上的！！！

lmjs · 发表于 2010-10-21 21:16:06

邮件已经发了，请斑竹查收。

谢谢！

tianlue · 发表于 2010-10-28 15:05:36

现场看到过
拉挤的同时，有个设备在交叉缠绕。
问下设备厂商

lmjs · 发表于 2010-10-29 08:04:28

引用第4楼tianlue于2010-10-28 03:05 PM发表的 :
现场看到过
拉挤的同时，有个设备在交叉缠绕。
问下设备厂商

谢谢楼上的回复，能否帮我提供一下设备厂商的信息？我对拉挤行业一片空白。

先谢谢了！

海军上将 · 发表于 2010-11-1 15:33:58

看起来怎么像是拉挤的同时编织一样的

lmjs · 发表于 2010-11-5 14:18:10

引用第6楼海军上将于2010-11-01 03:33 PM发表的 :
看起来怎么像是拉挤的同时编织一样的

就是拉挤的同时编织。

rhyy2000 · 发表于 2010-11-5 15:28:06

拉缠的，设备厂家遍地都是，就是普通拉挤机后加一个或2个缠绕头

扬帆起航 · 发表于 2010-11-5 19:00:26

拉绕成型的！
