玻璃纤维经编机绕辊断纱检测解决方案

西安获德

    在玻璃纤维产品生产中，含有短切纱的多轴向产品经常会发生纱线未切断而缠绕在辊子上的现象，造成短切纱分布不均匀，影响产品质量，因此需要在发生未切断而产生纱线绕辊时及时停机，人工将缠绕在辊子上的纱线去掉。

    西安获德经编机绕辊及断纱自停检测系统采用机器视觉技术实时在线进行图像分析，采集、识别缺陷图像，发现纱线绕辊及纱线断裂自动停车报警。

​

检测对象：
    a、经编机纱线切刀辊子。
    b、进入经编机切刀辊子前纱线。
检测要求：
    a、辊子上缠绕纱线
    b、进入经编机切刀辊子前纱线断裂。
处理方式：
    a、纱线缠绕辊子时，及时控制停车并报警。
    b、纱线断裂时，及时控制停车并报警。
系统组成
    图像采集模块：主要完成绕辊图像的采集。包括高亮LED光源，高速工业相机，千兆网交换机等。
    图像分析模块：主要对绕辊图像进行分析，识别绕辊图像。包括高性能工控机及各种处理算法。
    报警控制模块：包括工控机、控制板，在发生纱线绕辊时及时发出停车信号。
解决方案
    利用光源照亮被检测物体，相机实时拍摄运动物体的图像，将图像传输到计算机上进行图像分析，如发现异常，停车报警。

    下图为实际采集到的纱线绕辊图像，从图像中可以看到，没有发生绕辊的部分图像亮度均匀，较暗；发生绕辊的地方由于纱线反光率高，图像亮度变亮，呈垂直竖亮线。

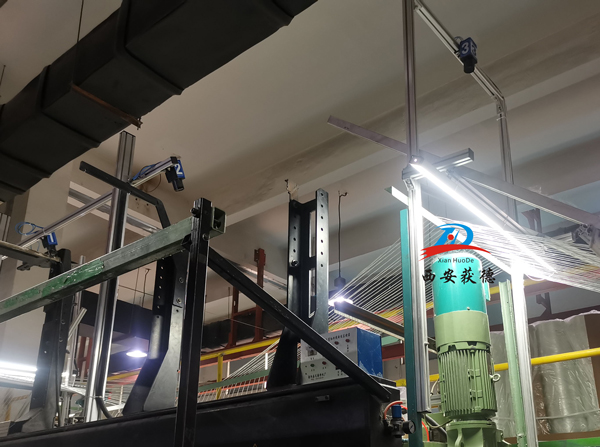

    断纱线检测，采用高性能工业相机配套光源，光源安装在纱线前，距离辊面约200mm左右，一旦发现有纱线断裂，及时报警停车，以便人工处理。
