求助：BMC板材表面有干花的问题？

zhaoshuli

BMC团料做出来后，压制成1000*2000*3mm的板材，压制时下料面积为直径40cm左右的一个圆柱形（放在袋子里踩实）。
板材为白颜色，拍照时反光，颜色拍不清楚。板材表面有干花，不均匀。
此缺陷令人烦恼，不知道哪里出了问题，希望各位前辈多多指教，谢谢！

树脂糊中树脂和低收缩剂占比30%；硫化锌占0.9；填料占67%（多数为氢氧化铝，有少量重钙）。
BMC中纱含量为14%（6mm短切纱）。

水晶妹妹

也遇到同样的问题，搅拌是否均匀？

水晶妹妹

做过测试，全用氢氧化铝做的干花特多，氢氧化铝减少，增加钙粉用量，效果不同的。

zhaoshuli

水晶妹妹:做过测试，全用氢氧化铝做的干花特多，氢氧化铝减少，增加钙粉用量，效果不同的。 (2013-06-06 09:28 AM)

谢谢您的实验分享，但这是什么原因引起的呢？增加钙粉也不是解决的办法，有些产品有颜色和阻燃要求，不能加太多钙粉。您做的料粘度一般都在多少？我们的料在下料的时候有些粘手，这个是否正常？

zhaoshuli

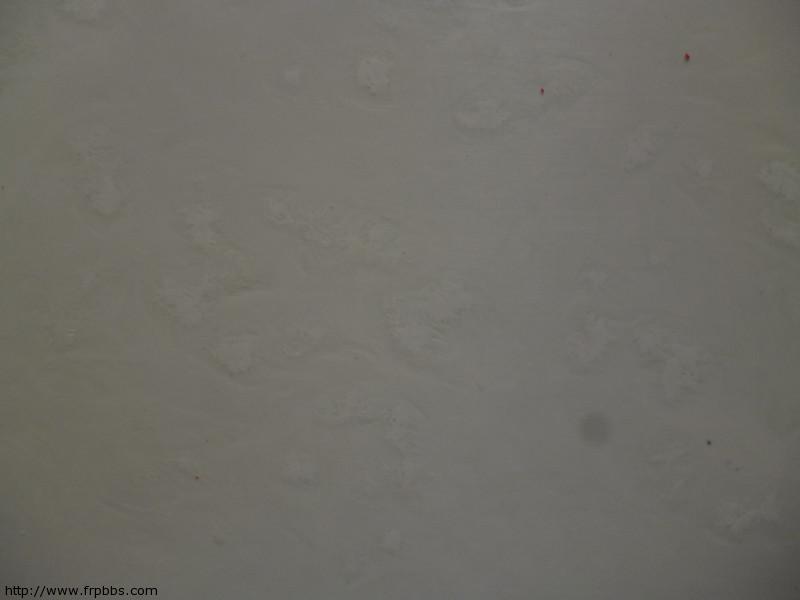

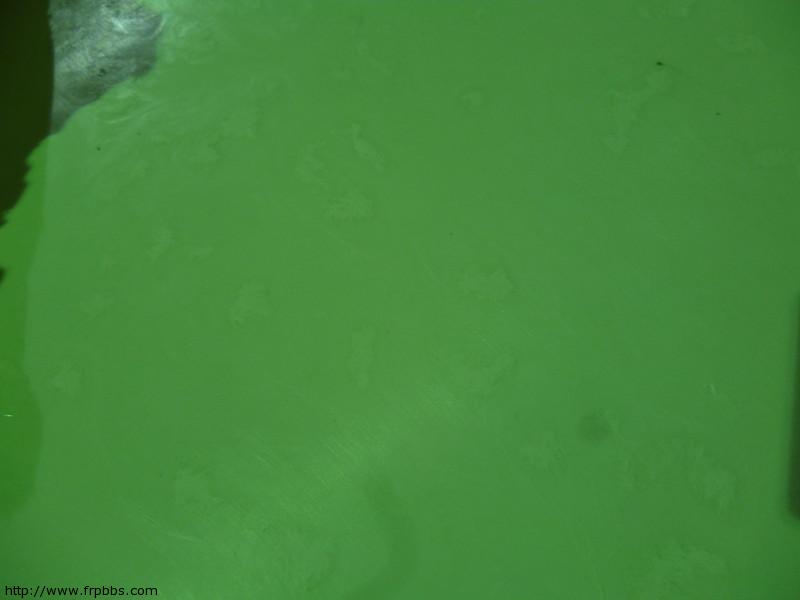

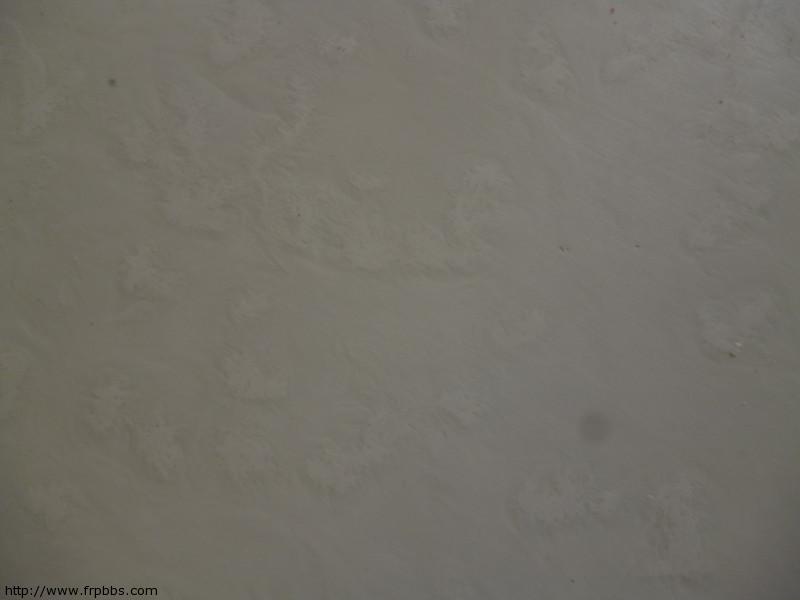

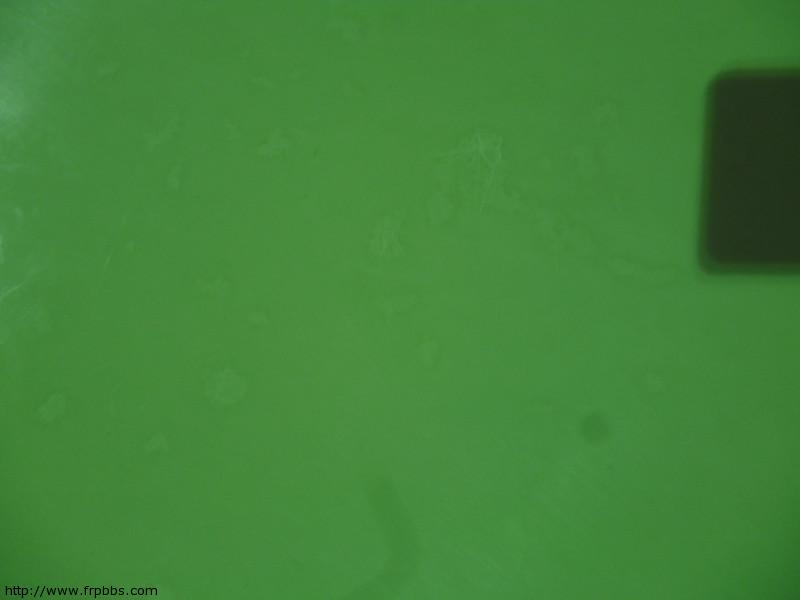

拍了两张清楚的照片，希望各位指导，谢谢！

异域蓝枫

填料没分散好吧。

zhaoshuli

异域蓝枫:填料没分散好吧。 (2013-06-06 09:52 AM)

您指的是填料加入后的搅拌时间不够吗？

cj0hao

看不清

宝丽金

照我说是你的BMC料粘度低了，增稠不够硬，料团太软太疏松，储藏空气多，受压时流动太快，可能模具合模间隙也较大，看图片是没压实的样子，说是干花的地方像是有气孔群。不知道是压力不够，还是料少了，或是料压跑掉了？既然是3mm定厚的板子，大多是有3mm垫块来支撑的，所以可能就压不实了。

水晶妹妹

料粘手，看看料糊与填料和玻璃纤维添加量比例是否匹配？BMC的粘度一般我们没有测过，根据实际调配决定。
